Introdução

A navegação aérea constitui um dos pilares fundamentais da aviação, possibilitando que aeronaves percorram distâncias precisas e cheguem aos seus destinos com segurança em qualquer condição climática. Desde os primórdios da aviação, quando pilotos se orientavam apenas por referências visuais, até os sistemas modernos de navegação por satélite, os princípios básicos de orientação espacial permanecem relevantes e indispensáveis para qualquer piloto.

Compreender os elementos básicos da navegação aérea não apenas representa um requisito legal para obtenção de licenças, mas também proporciona ao piloto a autonomia necessária para realizar um planejamento de voo eficiente e seguro. Segundo estatísticas da ICAO (International Civil Aviation Organization), falhas relacionadas à navegação estão entre as principais causas de incidentes aéreos evitáveis, reforçando a importância deste conhecimento técnico.

Este artigo explora profundamente os conceitos fundamentais como proas, rumos, declinação magnética, técnicas de leitura de cartas aeronáuticas e métodos de cálculo de distâncias. Abordaremos também os efeitos do magnetismo terrestre na navegação e como os pilotos aplicam correções para compensar fenômenos como deriva e desvio bússola. Mesmo em uma era de aviônicos avançados, o domínio destes princípios básicos permanece como habilidade essencial para qualquer profissional da aviação.

Leitura de Direção na Carta de Navegação

A capacidade de determinar com precisão a direção na carta de navegação representa uma habilidade fundamental para todo piloto. Este processo começa com a compreensão de dois princípios básicos que regem a leitura de qualquer carta aeronáutica: primeiramente, todas as direções lidas em meridianos são sempre referenciadas ao norte verdadeiro (geográfico); em segundo lugar, as direções são medidas no sentido horário a partir do norte verdadeiro, seguindo uma graduação de 0° a 360°.

O procedimento técnico para a leitura de direção em uma carta aeronáutica segue uma sequência metódica. Inicialmente, o piloto deve plotar os pontos de origem e destino na carta, estabelecendo visualmente o sentido pretendido da rota.

A precisão deste primeiro passo é crucial, pois erros na localização dos pontos podem comprometer toda a navegação subsequente. Em seguida, utilizando um transferidor de navegação, posiciona-se o instrumento centralizado em relação a um meridiano ou paralelo que cruze a rota estabelecida, sempre mantendo o norte alinhado com o topo da carta.

Na prática, considere o seguinte exemplo quantitativo: em uma carta ENRC (Carta de Rota En-Route), um piloto plota dois pontos, A e B, e deseja determinar a direção para voar de A até B. Após posicionar corretamente o transferidor e fazer a leitura, o piloto obtém um valor de 115° em relação ao norte verdadeiro. Isso significa que a aeronave deverá manter uma proa de 115° (desconsiderando outros fatores como vento e declinação magnética) para seguir diretamente do ponto A ao ponto B. Este valor, denominado rumo verdadeiro, servirá como base para cálculos posteriores necessários para a navegação precisa.

É importante destacar que a aplicação correta desta técnica não apresenta maiores dificuldades, mas exige atenção aos detalhes, especialmente no posicionamento do transferidor e na observação do sentido da rota. Um erro comum ocorre quando pilotos menos experientes posicionam o transferidor de forma invertida ou interpretam incorretamente o sentido da rota, obtendo uma direção exatamente oposta à desejada (ex: 295° em vez de 115°), o que poderia resultar em um desvio significativo da rota planejada.

Cálculo de Distâncias na Carta Aeronáutica

O cálculo preciso de distâncias entre dois pontos em uma carta aeronáutica constitui elemento essencial para o planejamento eficiente de combustível, tempo de voo e autonomia. Este processo baseia-se em um princípio fundamental da cartografia náutica e aeronáutica: cada minuto de arco em um círculo máximo (como o Equador ou os meridianos) equivale exatamente a uma milha náutica (nm). Esta relação fornece um método prático e preciso para determinar distâncias em cartas de navegação.

O procedimento técnico para obtenção de distâncias segue uma metodologia sistemática, iniciando com a plotagem dos pontos de partida (A) e destino (B) na carta, seguida pelo traçado da rota que une ambos. A distância é então medida utilizando um compasso ou uma régua calibrada, e o valor obtido é sobreposto a um meridiano qualquer ou à linha do Equador para conversão em minutos de arco. Por exemplo, se a distância medida corresponder a 98 minutos de arco, isso equivale diretamente a 98 milhas náuticas – unidade padrão para medições de distância na aviação.

Na aplicação prática, é crucial observar as diferenças entre tipos de cartas aeronáuticas. Um detalhe técnico frequentemente negligenciado por pilotos menos experientes refere-se à escala dos meridianos nas diferentes cartas. Em uma carta ENRC (En-Route), cada quadrante representa 120nm, enquanto em uma carta WAC (World Aeronautical Chart), utilizada em voos visuais, cada quadrante equivale a apenas 60nm.

Consequentemente, cada subdivisão (“tracinho”) em um meridiano ou no Equador corresponde a 5nm em uma ENRC, contra apenas 1nm em uma WAC. Esta diferença de escala, se não observada, pode resultar em erros de cálculo de até 500% na estimativa de distâncias.

Para ilustrar a importância deste cálculo preciso, considere que uma aeronave monomotor típica consome aproximadamente 8-12 galões de combustível por hora. Um erro de 20nm no cálculo de distância poderia representar aproximadamente 12 minutos adicionais de voo (considerando uma velocidade média de 100 knots), o que significaria cerca de 2 galões de combustível não previstos – uma margem que pode ser crítica em situações onde o combustível já está calculado com reservas mínimas.

Magnetismo Terrestre e Navegação

O magnetismo terrestre exerce influência determinante na navegação aérea, tornando seu entendimento essencial para operações seguras. A Terra funciona como um imenso imã, gerando um campo magnético com dois polos de polaridades opostas, fenômeno que fundamenta o funcionamento das bússolas utilizadas na aviação.

Um aspecto crítico para os navegadores é a distinção entre os polos magnéticos e os polos geográficos (verdadeiros): enquanto o polo norte verdadeiro está fixo na latitude 90°N, representando o ponto de convergência de todos os meridianos, o polo norte magnético apresenta localização variável, situando-se aproximadamente na coordenada 78°18’N/104°11’W (dado de 2005), com variação anual.

A separação física entre estes polos apresenta consequências práticas significativas. Atualmente, a distância entre o polo norte verdadeiro e o polo norte magnético é de aproximadamente 720 milhas náuticas – um valor considerável que se reflete nas navegações de longa distância, especialmente em rotas polares. Esta diferença angular entre as direções do norte verdadeiro e do norte magnético é denominada declinação magnética (Dmg), parâmetro fundamental que todo piloto deve aplicar nos cálculos de navegação.

O impacto do magnetismo terrestre na navegação aérea manifesta-se através de um dilema prático: as cartas aeronáuticas são confeccionadas com meridianos referenciados ao norte verdadeiro, porém as bússolas da aeronave apontam invariavelmente para o norte magnético. Isto gera uma inconsistência fundamental que requer compensação técnica. Para exemplificar, considere um piloto que traçou uma rota com rumo verdadeiro de 045° em sua carta. Se a declinação magnética local for de 15° Oeste, este piloto deverá voar com rumo magnético de 030° (045° – 15°) para seguir a rota planejada. Ignorar esta correção resultaria em desvio progressivo da rota pretendida.

Uma questão frequentemente levantada por estudantes de aviação refere-se à possibilidade de confecção de cartas aeronáuticas com meridianos alinhados ao norte magnético, o que simplificaria os cálculos de navegação. Contudo, existem duas razões técnicas que inviabilizam esta abordagem: primeiramente, o polo norte magnético não está em posição diametralmente oposta ao polo sul magnético, impossibilitando um sistema de coordenadas coerente; em segundo lugar, a distribuição irregular das linhas de força do campo magnético terrestre gera significativas distorções regionais.

Por estas razões, todas as cartas aeronáuticas padronizadas pela ICAO mantêm referência ao norte verdadeiro, exigindo que os pilotos realizem as conversões necessárias durante o planejamento do voo.

Declinação Magnética e Linhas Isogônicas

A declinação magnética representa um dos parâmetros mais importantes na navegação aérea, definindo-se como o ângulo formado entre o norte verdadeiro (geográfico) e o norte magnético. Esta grandeza é expressa em graus e acompanhada pela designação leste (E) ou oeste (W), indicando de qual lado o meridiano magnético se encontra em relação ao meridiano verdadeiro. Por exemplo, uma declinação de 19°W significa que o norte magnético está localizado 19° a oeste do norte verdadeiro, informação crucial para o cálculo correto de proas e rumos.

Uma característica fundamental da declinação magnética é sua variabilidade geográfica e temporal. Em diferentes pontos da superfície terrestre, encontramos valores distintos de declinação devido às irregularidades das linhas de força do campo magnético da Terra. Enquanto os polos verdadeiros mantêm posição fixa, os polos magnéticos deslocam-se continuamente, provocando variação da declinação magnética de um mesmo local ao longo do tempo.

Este fenômeno exige atualização periódica das cartas aeronáuticas – tipicamente a cada 28 dias nas publicações AIRAC (Aeronautical Information Regulation And Control) – garantindo que os pilotos disponham sempre de informações precisas.

Para representar graficamente a declinação magnética nas cartas de navegação, utilizam-se dois tipos de linhas: as isogônicas e as agônicas. As linhas isogônicas conectam pontos com mesma declinação magnética, funcionando como “curvas de nível” do campo magnético terrestre. Já as linhas agônicas identificam os locais onde a declinação magnética é nula (0°), ou seja, onde o norte verdadeiro e o magnético coincidem – estas linhas formam um padrão complexo através do globo terrestre. A compreensão destas representações permite aos pilotos visualizar rapidamente as correções necessárias em diferentes regiões.

Na aplicação prática da navegação aérea, as rotas de longo curso frequentemente cruzam múltiplas linhas isogônicas, o que poderia exigir recálculos constantes dos valores de proa e rumo.

Para simplificar este processo, utiliza-se o conceito de declinação magnética média – a média aritmética dos valores de declinação encontrados ao longo da rota. Por exemplo, se uma rota atravessa regiões com declinações de 15°W, 16°W e 17°W, a declinação média a ser aplicada nos cálculos será de 16°W. Esta técnica proporciona precisão suficiente para a maioria das operações, reduzindo significativamente a carga de trabalho do piloto durante o voo.

Um ponto técnico que merece atenção especial refere-se aos rumos indicados nas aerovias de cartas ENRC (En-Route) e ARC (Area Chart), bem como nos procedimentos de saída, chegada e aproximação. Estes valores são sempre fornecidos em relação ao norte magnético, não ao norte verdadeiro, dispensando conversões adicionais. Esta padronização foi estabelecida para simplificar o trabalho dos pilotos, proporcionando referência direta para as indicações da bússola magnética da aeronave.

Proas, Rumos e Correção de Deriva

No planejamento da navegação aérea, o piloto traça inicialmente uma linha reta conectando o ponto de partida ao destino, definindo assim a rota teórica a ser seguida. Entretanto, na prática, diversos fatores influenciam a trajetória real da aeronave, exigindo cálculos e correções específicas para compensar estes desvios. Entre os conceitos fundamentais para compreender estas compensações, destacam-se as distinções entre proa, rota e rumo – termos técnicos frequentemente confundidos por estudantes de aviação.

A proa refere-se especificamente à direção para onde o eixo longitudinal da aeronave (nariz) está apontado, medida em graus a partir do norte. Esta orientação física da aeronave determina apenas para onde ela está “olhando”, não necessariamente para onde está se deslocando.

Já a rota define a projeção da trajetória da aeronave sobre a superfície terrestre – o caminho efetivamente percorrido. Por fim, o rumo representa a direção dessa trajetória (rota) expressa em graus em relação ao norte, podendo ser verdadeiro (RV) ou magnético (RM), dependendo da referência utilizada.

Um dos principais fatores que causam divergência entre proa e rumo é o vento. Quando uma aeronave voa em ambiente com vento lateral, sua trajetória sofre um desvio denominado deriva. Para compensar este efeito, o piloto aplica uma correção de deriva, ajustando a proa da aeronave num ângulo contrário à direção do vento.

Por exemplo, se uma aeronave deseja manter um rumo de 090° (leste) com vento soprando do norte, o piloto deverá apontar o nariz ligeiramente para o norte (ex: proa 085°) para compensar a tendência da aeronave de ser empurrada para o sul. A magnitude desta correção depende da velocidade do vento em relação à velocidade da aeronave.

Em termos quantitativos, a correção de deriva pode ser calculada pela fórmula: CD = arcsen [(V.senA)/VA], onde CD é a correção de deriva em graus, V é a velocidade do vento, A é o ângulo entre o rumo e a direção do vento, e VA é a velocidade aerodinâmica da aeronave. Para um vento de 20 knots perpendicular a uma aeronave voando a 100 knots, a correção de deriva necessária seria de aproximadamente 11,5 graus – um valor significativo que não pode ser ignorado no planejamento da navegação.

Além do vento, outro fator que exige ajustes na proa é a diferença entre o norte verdadeiro e o norte magnético, discutida nas seções anteriores sobre declinação magnética. Na prática, um piloto utiliza a seguinte sequência de conversões: primeiro determina o rumo verdadeiro (RV) a partir da carta de navegação, depois converte para rumo magnético (RM) aplicando a declinação magnética (RM = RV ± Dmg), e finalmente calcula a proa magnética (PM) adicionando a correção de deriva (PM = RM ± CD). É esta proa magnética que o piloto tentará manter utilizando a bússola da aeronave, sujeita ainda a mais um ajuste, o desvio bússola, que trataremos a seguir.

Desvio Bússola e Compensações Finais

O desvio bússola representa um fenômeno crítico na navegação aérea, porém frequentemente subestimado por pilotos em formação. Este desvio ocorre porque, diferentemente de uma agulha magnética isolada que se orienta perfeitamente ao longo do meridiano magnético terrestre, a bússola instalada em uma aeronave sofre interferências de campos magnéticos secundários originados dos materiais ferromagnéticos da estrutura da aeronave e dos equipamentos eletrônicos a bordo. Estas interferências causam um erro na indicação da direção, conhecido tecnicamente como desvio bússola.

Em termos precisos, o desvio bússola (DB) define-se como o ângulo entre o norte magnético (NM) e o norte bússola (NB), sendo medido em graus a leste ou oeste do norte magnético. Esta classificação segue uma convenção específica: quando o erro ocorre para a direita do norte magnético, o desvio é classificado como leste (E); quando ocorre para a esquerda, é denominado oeste (W). Na ausência de desvio, os nortes magnético e bússola coincidem perfeitamente.

Na prática operacional, as informações sobre o desvio bússola de cada aeronave são registradas em um cartão específico, geralmente posicionado próximo à bússola no painel de instrumentos. Este cartão, conhecido como “cartão de compensação da bússola”, apresenta os valores de desvio para proas a cada 30° (tipicamente para 000°, 030°, 060°, etc.), permitindo que o piloto aplique as correções adequadas durante o voo. Embora os desvios sejam geralmente pequenos em aeronaves modernas (raramente excedendo 3-5°), ignorá-los em voos de longa distância pode resultar em erros significativos de navegação.

Um aspecto técnico importante refere-se à variação do desvio bússola conforme a proa da aeronave. Por exemplo, uma aeronave pode apresentar desvio de 2°E quando na proa 360°, 1°W quando na proa 090°, e 3°E quando na proa 180°. Isto ocorre devido à distribuição assimétrica dos materiais ferromagnéticos na aeronave, sendo impossível eliminar completamente todos os desvios para todas as proas simultaneamente. Por este motivo, o procedimento de “compensação de bússola” realizado por técnicos especializados visa minimizar (não eliminar) estes desvios, mantendo-os dentro de tolerâncias aceitáveis.

A aplicação final da correção do desvio bússola completa a sequência de ajustes necessários para converter o rumo verdadeiro inicial (RV), obtido da carta de navegação, na proa bússola (PB) que efetivamente será voada.

Esta conversão segue a sequência: RV → RM → PM → PB, onde RM é o rumo magnético (após aplicação da declinação magnética), PM é a proa magnética (após correção de deriva) e PB é a proa bússola (após correção do desvio bússola). Em forma de equação, temos: PB = PM ± DB, onde o sinal positivo aplica-se aos desvios oeste e o negativo aos desvios leste, seguindo a mnemônica “W é mais, E é menos”.

A Técnica do Pé-de-Galinha na Navegação

A técnica conhecida como “construção da calunga” ou “pé-de-galinha” constitui uma ferramenta gráfica fundamental na navegação aérea, permitindo a visualização e cálculo integrado de todos os fatores de correção necessários para determinar a proa bússola final. Apesar de sua aparência rudimentar, este método permanece relevante mesmo na era digital, proporcionando ao piloto compreensão intuitiva das relações entre os diversos ângulos envolvidos na navegação.

O pé-de-galinha recebe este nome devido ao formato característico do diagrama construído, que lembra a pata de uma galinha. No centro do diagrama, estabelece-se um ponto que representa a posição da aeronave, a partir do qual são traçadas várias linhas representando as direções relevantes: norte verdadeiro, norte magnético, norte bússola, rumo verdadeiro, rumo magnético, proa verdadeira, proa magnética e proa bússola.

A visualização simultânea destes elementos permite ao navegador compreender como os diversos fatores (declinação magnética, deriva e desvio bússola) interagem para determinar a direção final a ser seguida.

A construção técnica do pé-de-galinha segue uma sequência lógica. Inicialmente, traça-se uma linha vertical representando o norte verdadeiro (NV). A partir dela, desenha-se uma linha em ângulo correspondente à declinação magnética, estabelecendo o norte magnético (NM). Em seguida, adiciona-se outra linha com ângulo equivalente ao desvio bússola, definindo o norte bússola (NB).

Do centro do diagrama, traça-se também o rumo verdadeiro (RV), conforme obtido da carta de navegação. A partir do RV, aplicando a declinação magnética, determina-se o rumo magnético (RM). Por fim, quando consideramos o efeito do vento, traçamos a proa verdadeira (PV), a proa magnética (PM) e, aplicando o desvio bússola, a proa bússola (PB).

A grande vantagem desta técnica é permitir a visualização clara dos efeitos combinados de diferentes fatores. Por exemplo, quando o vento é considerado, o diagrama mostra claramente como a deriva (DR) e a correção de deriva (CD) relacionam-se, sempre em direções opostas. Se a deriva ocorre para a direita (valor positivo), a correção de deriva será para a esquerda (valor negativo), e vice-versa. Esta visualização ajuda o piloto a desenvolver intuição sobre os ajustes necessários, especialmente útil durante o voo quando condições inesperadas exigem recálculos rápidos.

Na prática moderna da aviação, enquanto computadores e sistemas GPS automatizam grande parte destes cálculos, a compreensão do pé-de-galinha permanece valiosa por duas razões principais: primeiro, oferece entendimento conceitual que fundamenta o uso de ferramentas digitais; segundo, serve como método de backup em situações de falha de equipamentos eletrônicos, permitindo que o piloto realize navegação precisa usando apenas instrumentos básicos e cartas impressas.

Conclusão

Os elementos básicos da navegação aérea, embora fundamentados em princípios simples de geometria e física, constituem um conjunto técnico sofisticado que permite aos pilotos conduzirem aeronaves com precisão através da atmosfera terrestre. Da leitura de direções em cartas aeronáuticas ao cálculo preciso de distâncias, do entendimento do magnetismo terrestre às técnicas de compensação dos diversos desvios, cada conceito apresentado representa uma peça fundamental no quebra-cabeça da navegação segura e eficiente.

A compreensão integrada destes elementos permite que o piloto transforme um simples rumo verdadeiro, obtido da carta de navegação, em uma proa bússola precisa que compensará todos os fatores externos como declinação magnética, vento e desvios dos instrumentos. Este processo metódico, visualizado através da técnica do pé-de-galinha, exemplifica perfeitamente a abordagem sistemática necessária na aviação. Em um ambiente onde pequenos erros podem resultar em consequências significativas, a precisão proporcionada por estas técnicas de navegação transcende a mera conveniência, tornando-se questão de segurança operacional.

Mesmo na era atual, onde sistemas de navegação por satélite e computadores de bordo sofisticados automatizam muitos destes cálculos, o domínio dos conceitos fundamentais permanece imprescindível. Não apenas como conhecimento de contingência para situações de falha de equipamentos, mas como base conceitual que permite ao piloto compreender criticamente as informações fornecidas pelos sistemas automáticos.

Como frequentemente enfatizado nos treinamentos de aviação: “Voe a aeronave, não o instrumento” – um lembrete de que a compreensão dos princípios subjacentes sempre prevalece sobre a dependência cega da tecnologia.

Glossário

A

Aerovia: Rota aérea controlada, definida entre auxílios à navegação ou fixos, por onde as aeronaves podem voar sob regras de voo por instrumentos (IFR).

AIRAC (Aeronautical Information Regulation And Control): Sistema de publicação de informações aeronáuticas que segue um ciclo padrão de atualização, tipicamente a cada 28 dias.

ARC (Area Chart): Carta aeronáutica que apresenta informações detalhadas sobre áreas terminais e aproximações.

B

Bússola Magnética: Instrumento de navegação que utiliza as propriedades do campo magnético terrestre para indicar a direção do norte magnético.

C

Calunga: Nome alternativo para a técnica do “pé-de-galinha”, método gráfico utilizado para visualizar as relações entre rumos, proas e os diversos nortes (verdadeiro, magnético e bússola).

Cartão de Compensação da Bússola: Documento afixado próximo à bússola da aeronave que indica os valores de desvio bússola para diferentes proas.

Correção de Deriva (CD): Ângulo aplicado à proa da aeronave no sentido contrário ao vento para compensar o efeito de deriva. Expresso em graus positivos (para a direita) ou negativos (para a esquerda).

D

Declinação Magnética (Dmg): Ângulo formado entre o norte verdadeiro (geográfico) e o norte magnético em determinado local. Expresso em graus leste (E) ou oeste (W).

Declinação Magnética Média: Média aritmética dos valores de declinação magnética ao longo de uma rota, utilizada para simplificar os cálculos de navegação.

Deriva (DR): Ângulo formado entre a proa e a rota da aeronave, causado pelo efeito do vento. Ocorre no sentido do vento e é expresso em graus positivos (para a direita) ou negativos (para a esquerda).

Desvio Bússola (DB): Ângulo entre o norte magnético e o norte bússola, causado pela interferência de campos magnéticos da aeronave. Medido em graus leste (E) ou oeste (W) do norte magnético.

E

ENRC (En-Route Chart): Carta aeronáutica de rota, utilizada para navegação nas fases de cruzeiro do voo.

Equador: Linha imaginária que circunda a Terra, equidistante dos polos, representando a latitude 0°. Utilizado como referência para medições de distância em cartas aeronáuticas.

L

Linha Agônica: Linha que une pontos da superfície terrestre onde a declinação magnética é nula (0°), ou seja, onde o norte verdadeiro e o norte magnético coincidem.

Linha Isogônica: Linha que une pontos da superfície terrestre com mesmo valor de declinação magnética.

M

Magnetismo Terrestre: Propriedade da Terra de comportar-se como um imenso ímã, gerando um campo magnético com dois polos (norte e sul magnéticos).

Meridiano: Linha imaginária que liga o polo norte ao polo sul geográficos. Os meridianos são círculos máximos que passam pelos polos.

Milha Náutica (nm): Unidade de distância utilizada na navegação aérea e marítima, equivalente a 1.852 metros ou aproximadamente um minuto de arco em um círculo máximo da Terra.

N

Norte Bússola (NB): Direção indicada pela bússola da aeronave, que pode diferir do norte magnético devido ao desvio bússola.

Norte Magnético (NM): Direção para onde aponta uma agulha magnética livremente suspensa, sem interferências de campos magnéticos externos. Representa a direção das linhas de força do campo magnético terrestre em determinado local.

Norte Verdadeiro (NV): Direção do Polo Norte geográfico, coincidente com o ponto de convergência dos meridianos terrestres na latitude 90°N.

P

Paralelo: Linha imaginária que circunda a Terra paralela ao Equador, marcando pontos de mesma latitude.

Pé-de-Galinha: Representação gráfica utilizada na navegação aérea para visualizar as relações entre os diferentes nortes, rumos e proas, facilitando os cálculos de conversão.

Polo Norte Magnético: Ponto da superfície terrestre onde as linhas de força do campo magnético apontam verticalmente para baixo. Sua posição varia ao longo do tempo.

Polo Norte Verdadeiro: Ponto onde o eixo de rotação da Terra intercepta a superfície no hemisfério norte, localizado a 90°N de latitude.

Proa (P): Direção para onde aponta o eixo longitudinal da aeronave (nariz). Expressa em graus a partir do norte.

Proa Bússola (PB): Ângulo formado entre o norte bússola e o eixo longitudinal da aeronave. É a proa que o piloto efetivamente segue utilizando a bússola.

Proa Magnética (PM): Ângulo formado entre o norte magnético e o eixo longitudinal da aeronave.

Proa Verdadeira (PV): Ângulo formado entre o norte verdadeiro e o eixo longitudinal da aeronave.

R

Rota: Projeção na superfície da Terra da trajetória prevista ou percorrida por uma aeronave.

Rumo (R): Direção da trajetória (rota) expressa em graus a partir do norte. A rota coincide com o rumo quando a correção de deriva é aplicada corretamente.

Rumo Magnético (RM): Ângulo formado entre o norte magnético e a linha da rota planejada.

Rumo Verdadeiro (RV): Ângulo formado entre o norte verdadeiro e a linha da rota planejada.

T

Transferidor: Instrumento utilizado para medir ângulos em cartas aeronáuticas, essencial para a determinação de direções e rumos.

V

Velocidade Aerodinâmica (VA): Velocidade da aeronave em relação à massa de ar em que está inserida.

Velocidade Solo (VS): Velocidade da aeronave em relação à superfície terrestre, resultante da combinação da velocidade aerodinâmica com o efeito do vento.

W

WAC (World Aeronautical Chart): Carta aeronáutica mundial utilizada principalmente em voos visuais, com escala diferente da ENRC.


Principais Conceitos Técnicos da Navegação Aérea

  1. Fundamentos de Direções:
    • A Terra possui dois sistemas de referência direcional: o geográfico (verdadeiro) e o magnético
    • Todas as direções são medidas em graus no sentido horário a partir do norte (0° a 360°)
    • As cartas aeronáuticas são referenciadas ao norte verdadeiro, enquanto as bússolas apontam para o norte magnético
  2. Relação entre Distância e Arco:
    • Cada minuto de arco em um círculo máximo equivale a uma milha náutica (1.852 metros)
    • Esta relação permite converter medições em cartas para distâncias reais
    • Diferentes tipos de cartas (ENRC, WAC) possuem escalas distintas que afetam a leitura de distâncias
  3. Ajustes para Navegação Precisa:

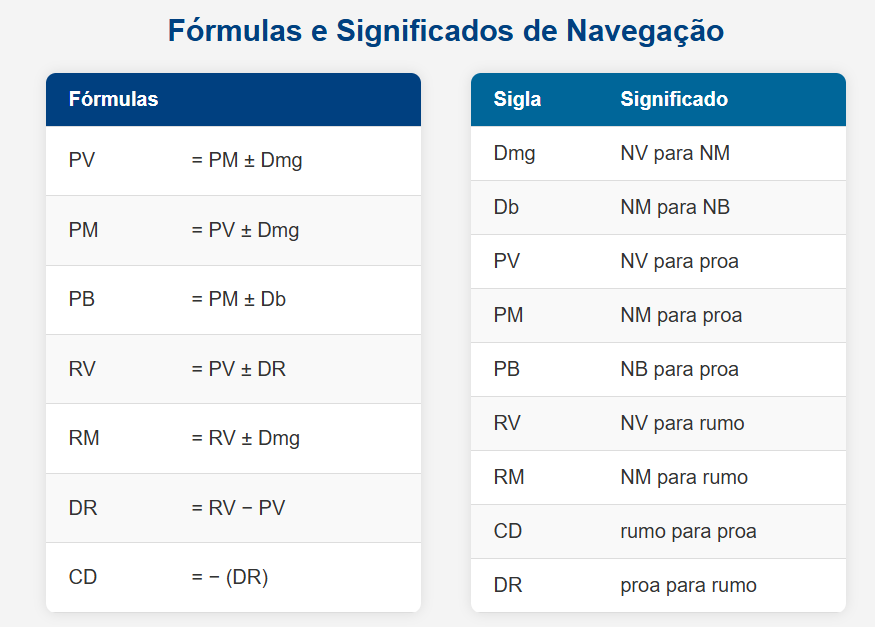

  4. Sistema de Conversões:
    • Rumo Verdadeiro (RV) → Rumo Magnético (RM) = RV ± Dmg
    • Rumo Magnético (RM) → Proa Magnética (PM) = RM ± CD
    • Proa Magnética (PM) → Proa Bússola (PB) = PM ± DB
  5. Técnica do Pé-de-Galinha:
    • Método gráfico que integra todos os fatores de correção
    • Permite visualização clara das relações entre os diferentes ângulos
    • Facilita o entendimento conceitual e serve como método de backup em caso de falha de sistemas eletrônicos

Esta compilação de termos e conceitos representa o conhecimento fundamental necessário para a navegação aérea segura e precisa. Mesmo com o advento de tecnologias modernas como GPS e sistemas de navegação inercial, estes princípios básicos continuam sendo essenciais para a formação de todo piloto, garantindo capacidade de navegação mesmo em situações de falha de equipamentos avançados.
